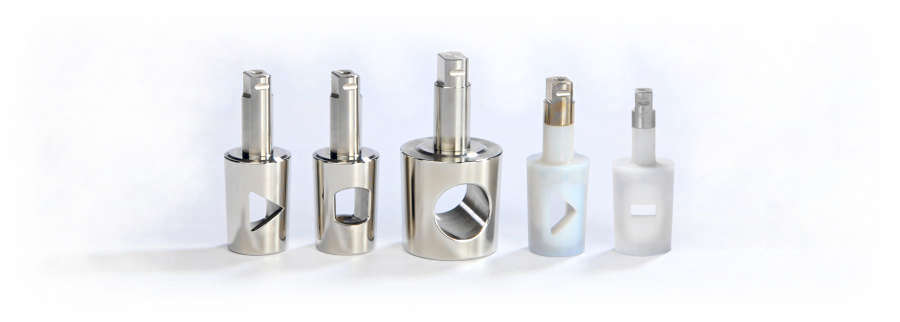

Válvulas de macho de control

• Tipo de macho PR Relación de hasta 1:400
• Tipo de macho EXTRA Relación de hasta 1:1000

• Tipo de macho LR Relación de hasta 1:300

Estructura del modelo: Datos determinados por simulación de flujo, según VDI/VDE 2173 con una desviación admisible de +/- 10%, medio = agua 20°C, pérdida de presión Δp = 1 bar.

• sin cavidades
• reajustable
• diseño compacto (ahorro de espacio y peso)
• funcionamiento con actuador rotatorio estándar de 90°

Sellado en el paso

• clase de fuga 6 según ANSI FCI 70.2
• doble sellado en el paso

Sellado a la atmósfera

• sellado primario ya en el macho / camisa de sellado
• sellado múltiple

• con cavidades
• no ajustable
• actuador según estándar del fabricante / sin compatibilidad con otros accesorios
• gran altura del actuado

Sellado en el paso

• clase de fuga 4 según ANSI FCI 70.2

Sellado a la atmósfera

• presión completa a la empaquetadura del eje
• sellado solo en el eje
• movimiento vertical atrae el medio hacia la empaquetadura

• con cavidades
• no ajustable
• funcionamiento con actuador rotatorio estándar de 90°

Sellado en el paso

• clase de fuga 4 según ANSI FCI 70.2

Sellado a la atmósfera

• presión completa a la empaquetadura
• sellado solo en el eje
• tapa de abajo atornillada tiene un sellado adicional (¡riesgo de fugas!)

• la camisa de sellado rodea y protege el macho de control
• no se sedimenta en medios cristalizantes o polimerizantes.

• asiento de válvula expuesto completa y permanentemente a medios agresivo
• depósitos en los espacios muertos

• la placa de segmento está expuesta completa y permanentemente a medios agresivos
• cavidades!
