AZ Armaturen tipos de macho

Contenido:

Tipos de macho: Dos vías y multipuerto para diseño estándar de paso reducido y paso total.

Ejecución y tipo de macho

STANDARD / 2 vías

EXTRA (paso total) / 2 vías

Multivía / por ejemplo T4

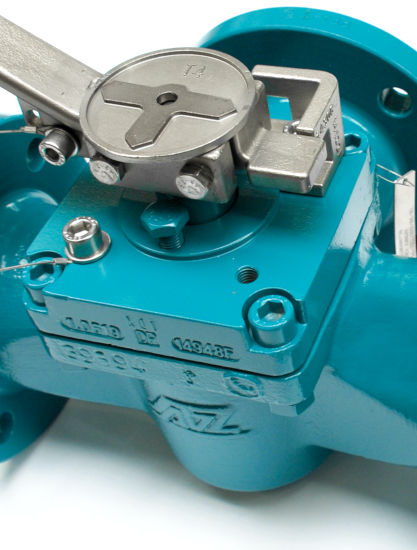

  • Indicador de posición para todas las válvulas de machos de multivías soldadas a la palanca manual o a la extensión del eje para que no puedan torcerse ni perderse
  • Válvulas revestidas: Machos multivías solo disponibles con revestimiento de PFA o FEP o en materiales especiales, machos de dos vías con revestimiento de
    PTFE disponibles hasta DN 100 / NPS 4

Recomendación para válvulas de tres vías tipo F-3-S con salida vertical (mayor vida útil en comparación con el tipo F-3-W con salida horizontal)

Opciones (macho)

Machos fabricados con materiales especiales o con un diseño especial, p. ej. con función de enjuage o agujero de alivio en fondo del macho y/o en la pared del macho

Válvula de dos vías

AZ Armaturen 2-Way Plug Valve Type ISO-STANDARD

Tipo F-2-ISO-STANDARD

Tipo F-2-ISO-STANDARD-A

*) Para los medios en rápida expansión, AZ recomienda el «i-macho» (Agujero de alivio y fondo de macho abierto)

AZ Armaturen 2-Way Plug Valve Type ISO-STANDARD

Tipo F-2-ISO-STANDARD

Tipo F-2-ISO-STANDARD-A

Tipos de macho: Válvulas de 3 vías para diseños STANDARD y EXTRA

3 vías (verticales)

AZ Armaturen 3-Way Plug Valve Type F3-S

Tipo F-3-ISO-STANDARD

Tipo F-3-ISO-STANDARD-A

*) Para válvulas EXTRA con machos IL, se recomienda F-3-W-EXTRA con machos T4 (mayor caudal). Válvulas revestidas: válvulas IL solo disponibles en materiales especiales

AZ Armaturen 3-Way Plug Valve Type F3-S

Tipo F-3-ISO-STANDARD

Tipo F-3-ISO-STANDARD-A

3 vías (horizontales)

AZ Armaturen 3-Way Plug Valve Type F3-ISO-STANDARD

Tipo F-3-ISO-STANDARD

Tipo F-3-ISO-STANDARD-A

AZ Armaturen 3-Way Plug Valve Type F3-ISO-STANDARD

Tipo F-3-ISO-STANDARD

Tipo F-3-ISO-STANDARD-A

Tipos de macho: Válvulas 3 vías de 120° y de 4 vías para diseños STANDARD y EXTRA

3 vías (120°) tipo 3-W-120:

  • Sección mínima garantizada (fase de conmutación)
  • Versión piggable bajo pedido
  • Caudal mínimo garantizado

3 vías (120°) tipo 3-WP-120:

  • Con cobertura positiva
  •  Interrupción de caudal / desacoplamiento de presión

4 vías

AZ Armaturen 4-Way Plug Valve Type F4-ISO-STANDARD

Tipo F-4-ISO-STANDARD

AZ Armaturen 4-Way Plug Valve Type F4-ISO-STANDARD

Tipo F-4-ISO-STANDARD

Tipos de macho: Válvulas 4 vías especiales / 5 vías para diseños STANDARD y EXTRA

AZ Armaturen 4-Way Plug Valve Type F4-SPECIAL

Tipo F-4-ISO-STANDARD

AZ Armaturen 5-Way Plug Valve Type F5-ISO-STANDARD

Tipo F-4-ISO-STANDARD

AZ Armaturen 4-Way Plug Valve Type F4-SPECIAL

Tipo F-4-ISO-STANDARD

AZ Armaturen 5-Way Plug Valve Type F5-ISO-STANDARD

Tipo F-4-ISO-STANDARD
