Combinación de válvula cruzada de 3 o 4 vías
Tipo UK
- rentabilidad con diferentes tipos y tamaños de válvulas
DN 25 – 600 / PN 10 – 160
NPS 1 – 24 / Class 150 – 900
Área de aplicación:
-60 < T < 230/320°C
Adecuado para vacío
Combinación de válvula cruzada de 3 o 4 vías
Tipo UK
- rentabilidad con diferentes tipos y tamaños de válvulas
DN 25 – 600 / PN 10 – 160
NPS 1 – 24 / Class 150 – 900
Área de aplicación:
-60 < T < 230/320°C
Adecuado para vacío
Sistemas de sellado
Características de diseño
- combinación de válvula síncrona de 90° para 2 válvulas
- para válvulas de dos vías y multivías para sistemas de filtro, circuitos de calefacción, bombeo o refrigeración
- para válvulas de 90° y 120°
- rentable y confiable
- válvulas multivía para funcionamiento en paralelo
- disponible con palanca manual, reductor o actuador
Opciones
- materiales especiales
- cambio continuo de 90°/120° mediante acoplamiento de trinquete adicional, Tipo SSK
Sistemas de sellado
Características de diseño
- combinación de válvula síncrona de 90° para 2 válvulas
- para válvulas de dos vías y multivías para sistemas de filtro, circuitos de calefacción, bombeo o refrigeración
- para válvulas de 90° y 120°
- rentable y confiable
- válvulas multivía para funcionamiento en paralelo
- disponible con palanca manual, reductor o actuador
Opciones
- materiales especiales
- cambio continuo de 90°/120° mediante acoplamiento de trinquete adicional, Tipo SSK
Variantes
Tipo UK-V
Combinación de 3 vías con válvulas roscadas
Tipo UK-L
Combinación de 4 vías, diseño abierto
Todas las válvulas AZ se pueden combinar con diferentes tamaños
Para evitar cualquier desalineación de los ejes en caso de un montaje incorrecto, recomendamos el diseño atornillada Tipo UK-V
Seleccíon individual del tamaño mínimo de la dimensión de la línea central de la tubería (RMA) = RMAmin Las válvulas multivía y los machos están disponibles según las páginas del catálogo en INGENIERIA para determinar
Aplicaciones para
- Intercambio
- Mantenimiento
- Regeneración
de componentes individuales sin
interrupción del proceso
Durable
- las superficies de sellado se mantienen secas y protegidas del fluido
- protegiendo al macho
- reajustable, incluso durante el funcionamiento del sistema
- pares constantes (¡independientes de Δp!)
Alta eficiencia económica
- mantenimiento sin parada de planta
- funcionamiento con un solo actuador
- control simple y seguro
- funcionamiento paralelo sin interrupciones
Principios de funcionamiento con válvulas de 3 y 4 vías
Cambio de servicio
Ejemplo de sustitución de bomba
Combinación de válvula cruzada con dos válvulas de 3 vías para facilitar la sustitución o reparación de una bomba sin tiempo de inactividad del sistema
Descripción
- Funcionamiento del sistema bomba
- La bomba está defectuosa
- Conmutación ininterrumpida bomba
- Servicio en la bomba
El mismo procedimiento se aplica a otros componentes del sistema, por ejemplo filtros, etc.

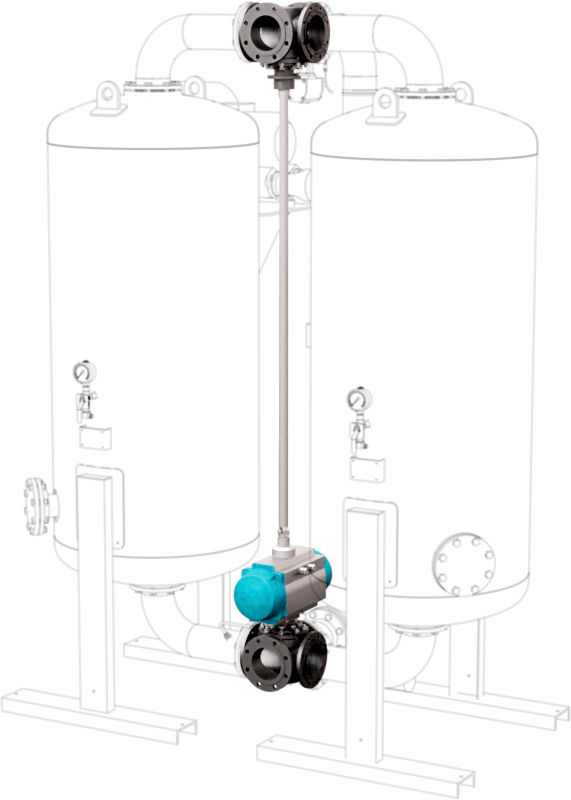

Operación en paralelo
Ejemplo de secado al aire
Combinación de válvula cruzada con dos válvulas de 4 vías (con macho LL4) para retrolavado o regeneración de componentes sin tiempo de inactividad del sistema
Descripción
- El sistema de secado para proporcionar aire de proceso seco está saturado con agua
- Conmutación ininterrumpida al sistema desecado
- Regeneración del sistema de secado eliminación de condensados
